3dmax编辑顶点

大家好,我是逆水。今天我来为大家讲解一下如何利用3dmax进行顶点编辑。

我们选择一个长方体在场景中进行创建,并选择模型,单击右键,将它转换为可编辑多边形。转换之后按F3或者是F4都可以。

我们选择顶点,进行顶点编辑。移除是将顶点进行移除,但是不能进行删除。比如说这个顶点我们就不能进行移除,因为移除之后它的形状发生了错误的变化。

挤出设置。我们可以对顶点进行挤出,设置挤出的高度等设置。

接下来的焊接、切角等设置都比较简单。我们需要学习一个技巧,一个物体想进行编辑,点是最影响物体的形状的最直观的方式。也就是说我们通过调整点,物体就能够比较快的达到我们想要的效果。

比如说我们简单的制作一个斧头,首先在场景中创建出一个长方体,长度设置为40mm,宽度设置为60mm,高度设置为100mm。长度分段和高度分段设置为1,。这些数据只是一个参考,自己可以更改参数。执行F4可以打开网格线。

选择长方体,单击右键,将它转换为可编辑多边形。

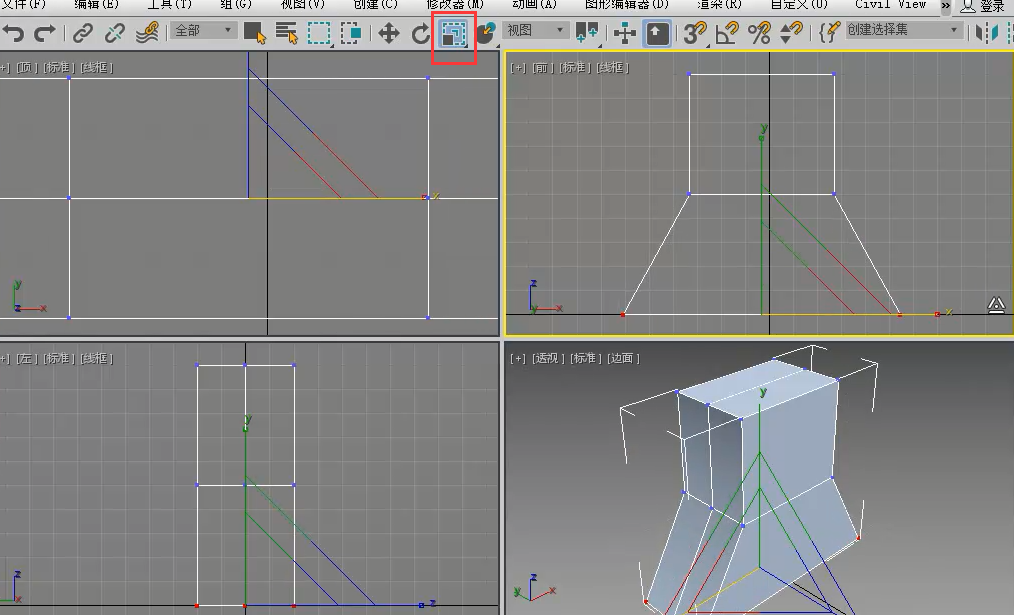

进入到顶点级别,因为点是影响形状的,但是对称的调整我们都会进行缩放。我们可以选择左右两侧的点进行移动,但它不会同时进行移动。所以我们可以使用缩放,选择它的某一个轴进行缩放,这样就可以同时进行移动,也比较好控制。

接着我们可以使用目标焊接。它的意思是在一条边线上的点可以焊接,必须是一条边上。

同样的方式,我们也可以焊接右边的点。这样斧头模型就创建完成了。

那么今天呢,就给大家分享到这里, 如果你觉得文章对你有帮助,希望将网站分享给你的朋友。感谢大家支持!
